小小手机的算力比几十年前大如楼房的超等忖度机还要强，幕后元勋便是晶体管。在一块指甲盖大小的芯片里，能塞进两百亿个晶体管。已往几十年来，东说念主们把晶体管作念得越来越小，一颗芯片上容纳的晶体管越来越多，借此栽种性能，质问功耗；现如今，这条路快到头了，又该若何办？东说念主们走出了两条新路：朝上堆叠和质问时刻。
2026年，一些有代表性的芯片黑科技惊艳登场，除了最近大火的华为韬定律，还有一项值得深爱的权谋，便是好意思国伊利诺斯香槟分校曹庆团队的垂直堆叠。
半导体、PN结与晶体管：由电信号触发的开关
芯片的原料是一种沙砾，其要素为二氧化硅。对这种沙砾进行提纯，就能得到一种最底本的半导体材料：单晶硅。半导体的神奇之处就在于它的导电性不错得到操控。若何操控？率先，半导体的载流子有两种：电子与空穴（相配于电子缺失留住的带正电的洞）。往纯硅里掺入微量的磷，得到N型硅半导体，其主要载流子为电子；掺入硼，得到P型硅半导体，其主要载流子为空穴。将一个N型硅半导体和P型硅半导关怀在一齐，P区空穴与N区电子向对面扩散，安谧变成由N指向P的里面电场，最终在接壤之处变成一个载流子不得通过的空区：破费层，这恰是PN结的由来。关于这么一个PN结，只好将P端接入正极，N端接入负极，电流武艺通过（外部电场克服里面电场，削薄破费层），反之则不可通过，好比单向的地铁闸机。这种单向导通的特色，就成了系数芯片开关的物理基础。
日常电路的开关需要东说念主为独揽，而科学家则但愿造出一个由电子自己来触发的开关，只需施加一个眇小的电信号即可末端电流的通和断。单个PN结只可当二极管，而将两个PN结秘要塞组合起来，就得到了晶体管：在一块P型硅上挖两个N型的坑，一个叫源极（犹如水源），一个叫漏极（犹如出水口），如斯就和P型衬底之间变成两个背靠背的PN结，然后在P型衬底上方盖一层极薄的二氧化硅绝缘膜，再加一块金属电极，叫栅极（犹如水龙头把手）。不给栅极施加电压，源极和漏极之间的P型衬底无解放电子，是绝缘的，开关断开；给栅极一个正电压，正电荷会在绝缘层下方的P型衬底名义感应出负电荷，导致P型硅名义翻转成一条N型导电沟说念，相配于在断开的河流中间挖出一条水渠，电流便从源极流到漏极，开关闭合。这便是由电信号触发的开关。
电流的通和断，刚好对应忖度机的底层话语：1和0。晶体管的串联并联不错构造基本的逻辑门：与、或和非。
制造芯片
把几百亿个晶体管按照打算图相接起来，即可构造出能实行复杂运算的电路，也即芯片。
若何制造芯片？率先，将单晶硅锭切成直径300毫米、厚度不到1毫米的圆形薄硅片，即晶圆。再由精度达到纳米级的光刻机将电路图印到晶圆上，随后刻蚀出电路。自后，为了让特定区域的硅变成N型或P型半导体，必须进行掺杂，注入磷、硼等杂质，而这需要近1000°C的高温退火来激活杂质原子，然后千里积金属铺上晶体管之间的导线，临了抛光打磨平整。这一套经由要重迭几十层，把百亿个晶体管盖成微不雅城市，全部完成后切割成小块，临了封装成咱们所用的芯片。
摩尔定律背后：电阻、电容与韬
晶体管的每一次通断都需要时刻，这个时刻由电阻R和电容C决定。电阻R相配于电流在晶体管沟说念、导线、战斗点遭遇的阻力。而栅极金属和下方沟说念就像两个平行板，中间夹着绝缘层，自然组成了一个电容器。电容C越大，充满电或放完电所需要的时刻越长。
R与C相乘，得到一个RC时刻常数，以希腊字母τ（读作“韬”）默示：τ=R×C。τ越小，晶体管的每一次开关就越快，芯片实行教导的速率越来越快，性能也就越来越强。
不断松开晶体管，会使沟说念变短，从而质问电阻R，也会使栅极面积松开，辅以更小巧的结构和新材料来灵验质问电容C，最终罢了τ的下降，大大栽种开关速率，与此同期又质问了功耗，此即为摩尔定律背后的物理基础。
1965年，戈登·摩尔不雅察到，每隔一段时刻，芯片上的晶体管数目都会呈指数级增长（因为晶体管变小了）。概况每隔18到24个月，芯片上能容纳的晶体管数目便翻一番，从而在不变的老本下罢了性能翻倍。应知摩尔定律不是物理定律，而是行业共同谨守的一个预言，不按这个节律更新，就卷不外竞争敌手。
量子隧穿效应
经年累月，晶体管越缩越小，纰谬尺寸迫临1.5纳米时，物理章程便挡住了去路。
在经典物理之中，物体的能量必须够高，武艺翻过高墙。但在量子力学所主管的微不雅天下里，电子既是粒子，亦然一团蒙眬的概率云。它的位置并不细目，而是有一定概率出咫尺职何场地。是以，即使它的能量低于墙的高度，它依然有一定概直露接穿过墙——就像墙里虚构出现了一条结净。这便是量子隧穿效应。
当晶体管中起绝交作用的栅氧化层薄到1.5纳米以下时，也就参加了量子力学的天下，电子就会从源极隧穿到漏极，导致晶体管关不严，走电飙升，芯片发烧，逻辑紊乱，最终报废。
这是物理礼貌规则的红线，配置再强也冲破不了这个极限。传统的松开门道走到1.5纳米阁下就到头了。于是东说念主们思出了朝上堆的方针，在不扩大芯单方面积的情况下增大晶体管数目。
传统生意3D芯片
为了延续摩尔定律，市面上的芯片仍是通过朝上盖楼来加多晶体管数目、质问传输距离和质问功耗。其工艺是先在不同的晶圆上分歧落寞制造好电路，棋牌牛牛然后把两张作念好的晶圆濒临面键合在一齐，再用钻孔配置钻出垂直的孔，填上金属，这些垂直的通说念叫穿硅通孔（TSV），用来相接上基层电路。
这个按次就像先烤好几张完整的煎饼，再把它们摞在一齐，临了戳几个大洞、灌上酱来相接。优点是好罢了、已量产，缺陷却也不少。其一是对皆精度粗：把两张仍是作念好的晶圆贴在一齐，只可罢了微米级的瞄准；而芯片里面晶体管的尺寸为几纳米，差几百乃至几千倍。其二是相接寥落：穿硅通孔的直径为几微米到几十微米，而且不可打太多，不然会箝制电路，是以上基层之间的相接通说念很少，就像两座城市之间只好几条窄窄的公路。其三是层数有限：一般只可叠2～3层，每加一层就要从新键合一次，老本飙升，良率下降。
曹庆团队的单片式3D集成
好意思国伊利诺斯香槟分校曹庆团队发表在《当然》杂志上的冲破，叫“单片式三维集成”。与现存生意3D芯片不同，他们并莫得先把每层晶圆作念好再键合，而是在统一张晶圆上一层一层地平直往上盖。
这种决议最大的适宜在于温度。如前所述，制造芯片的掺杂工艺需要快要1000°C的高温。仍是造好的第一层里面铺着金属导线，这些金属在非常400°C后就会因为热延迟、扩散、氧化等问题严重退化，以致融化。如若在第一层之上浇上第二层，制造第二层所需的高温会熔掉第一层。
曹庆团队的中枢改进是把高温要领和低温要领澈底分开。他们准备了两张晶圆，一张是供体晶圆：这张晶圆上莫得电路，不怕高温。他们在上头滋长出一层厚度不到10纳米的超薄单晶硅膜，何况在大于600°C的高温下完成均匀的重掺杂，使之变成纯P型或纯N型，提前调好硅膜的电学性能。因为极薄，这层膜以致能像保鲜膜一样隐微攻击。另一张则是方针晶圆，也即信得过作念出芯片的晶圆。它的底层电路仍是作念好，里面有怕热的金属导线。这张晶圆从新到尾都不会资格高温。
滚球app(中国)官网下载接下来，他们在不非常200°C的低温下，用一台近似于覆膜机的配置，把那层超薄硅膜从供体晶圆上剥离下来，然后像贴手机膜一样，轻轻而平整地贴到方针晶圆的名义。因为硅膜极薄且柔嫩，它能完满贴合基层名义的眇小升沉，不会产不悦泡或闲逸。
硅膜贴好之后，再用200～400°C的低温工艺，包括光刻、刻蚀、千里积绝缘层、千里积金属，在这层膜上雕塑出一个个晶体管。纰谬在于他们接管了无结晶体管：这种晶体管的源极、沟说念、漏极全是N型或P型，莫得PN结，也就无需在贴膜以后资格高温掺杂和激活要领。掺杂在硅膜转化前就仍是用高温作念好了，咫尺只是照着图纸雕塑云尔。

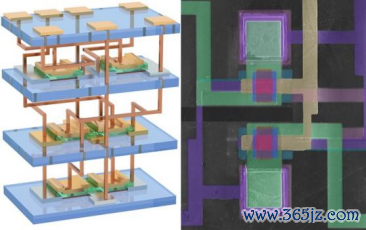

他们告捷堆叠了三层晶体管，每层625个，何况用瞄准精度远高于晶圆键合的垂直金属互连通说念把它们相接成完整的三维电路。制造良率高达98%-100%，基本上造一个成一个。其性能与1000°C高温造出的顶级硅晶体管绝对相配。较之于其他替代材料作念出的低温3D芯片，性能进取3～4倍。更纰谬的是，这个工艺可扩展下去，三层只是起步，不错陆续往上堆更多层。
这项权谋得回了IBM、英特尔、台积电三大芯片巨头的支捏，团队正准备把时刻叮属到工业半导体代工场，进行生意化试产。
为什么3D堆叠能大幅栽种性能？除了提高密度，还有一个纰谬收益：质问互连距离。在传统平面芯片里，两个模块之间可能要绕几毫米武艺连通。在3D堆叠中，将两个模块高低对皆，垂直距离只好几十到几百纳米。距离质问了上千倍，晶体管之间的导线电阻R大幅质问，垂直互连比水平互连更短，寄生电容更小，电容C显贵下降，于是τ=R×C也急剧下落，信号跑得快得多，功耗低得多。曹庆教会说，“以CPU和GPU中通用的静态当场存取存储器为例，它需要六个晶体管在统一平面上存储一个信息。通过垂直集成，你不错将这些信息分散到多个层。好比用高层建筑取代遍及的郊区：功能一样，但空间占大地积减少，同期使层级间的疏通更快更高效。”
华为韬定律：从卷尺寸到卷时刻
险些与此同期，华为在2026年5月适宜残忍了韬（τ）定律。这个“韬”恰是上述决定芯片快慢的时刻。
韬定律的中枢主见，综上所述：不再死磕晶体管的松开，而是主动把τ压缩到最小，平直围绕τ来进行优化。
韬定律的时刻复古是逻辑折叠。在传统的平面打算中，系数逻辑门（与门、或门、非门等）都摆在一层平面上。两个需要时常通讯的模块可能相隔很远，信号需要经过很长的水平导线。这段旅途越长，导线电阻R和寄生电容C就越大，τ=R×C越大，信号跑得越慢，功耗越大。逻辑折叠则在电路图的打算阶段就把原来平铺的逻辑门分红两组，一组放在基层，另一组放在其正上方的表层。上基层之间用很短的垂直互连平直连通。如斯一来，底本需要在水广泛朝上跑过几百微米以致毫米的信号，咫尺只需要在垂直方朝上跑过几十到几百纳米，从而大幅质问时刻τ。
逻辑折叠的工程罢了接管的是晶圆对晶圆濒临面的搀杂键合（无需任何焊球或凸点）以及后头穿硅通孔时刻。与传统的商用3D芯片比较，逻辑折叠具有几个纰谬区别，其一是相接粒度：传统按次只可把完整的芯片模块动作一个又一个举座相互堆叠起来，而逻辑折叠则对统一模块里面的逻辑进一步精分到多个圭臬单位（如逻辑门），把关系联的圭臬单位分拨到不同晶圆层上，罢了细粒度分割。其二是垂纵贯说念密度：传统商用3D芯片中，每广泛毫米的穿硅通孔约有10²～10³个，而逻辑折叠的搀杂键合可达10⁶个以上。其三是瞄准精度：传统的晶圆键合为微米级，逻辑折叠应用搀杂键合，瞄准精度可达纳米级。
韬定律不是望梅止渴。已往几年，华为仍是以此为基打算并量产了381款芯片，隐敝手机、AI、汽车等限度。麒麟2026芯片初度完整接管了逻辑折叠时刻，末端是晶体管密度栽种53.5%，达到238MTr/mm²，仍黑白常了三星3nm制程的水平，迫临台积电。华为预测，到2031年可达等效于1.4nm制程的性能水平，这在物理上仍是冲破了1.5nm的量子隧穿极限。
结语
后摩尔时期，新的说念路仍是出现。曹庆团队在制造工艺层面上取得了冲破，通过低温单片堆叠使得芯片不错安全地层层盖高；华为韬定律则提供了冲破性的打算蓝图，通过逻辑折叠等按次主动压缩时刻常数τ。两条路同归殊涂，都在不依赖尺寸微缩的前提下，陆续栽种芯片的性能、质问功耗、末端老本。异日两者绝对不错麇集在一齐，产生1+1>2的效力。
而这只是只是起原。
参考文件
DOI:10.1038/s41586-026-10496-6
Anewwaytobuildchips:SequentiallystackingsilicontoextendMoore’slaw|MaterialsScience&Engineering|Illinois
